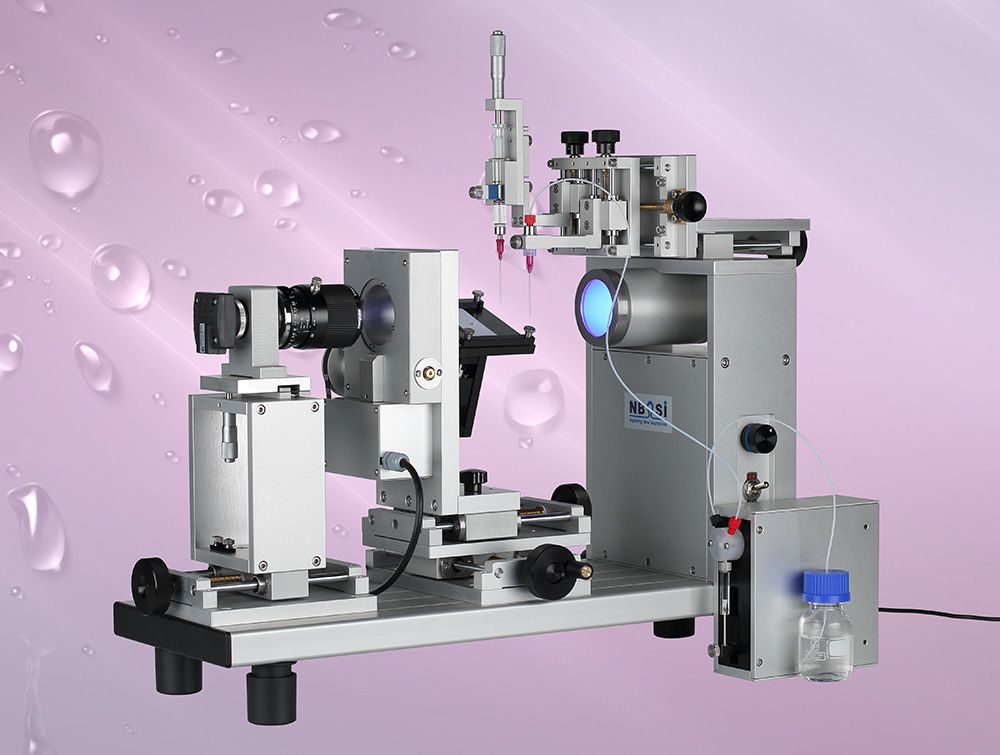

OSA Optical Surface Analyzer - OSA200-T
高級系列中的傾斜型

OSA200-T是在OSA200-S1的基礎上，配置了樣品自動傾斜臺（ATS）。

儀器配置的帶有分配閥門的高級自動加液裝置（ADUV）具備系統的自動清洗（auto-rinsing）和當注射器內的液體耗盡時/前的自動裝載（auto-loading）功能，尤其適合用來分配平時經?；蛑饕捎脝我灰后w（如水）進行測試的應用。另外ADUV也為更好地運用儀器提供的一些功能和/或進一步擴展功能打好了基礎，因為不少功能比如表面張力的動態測量，表面活性劑溶液表/界面的松弛性研究等，只有在配備了ADUV的情況下，才能充分發揮出其性能。而一些擴展功能如液滴滴體積法模塊等也是建立在ADUV的基礎上。

OSA200-T所配置的樣品自動傾斜臺的傾斜范圍為0-360度，采用局部傾斜臺布局: 傾斜時，只有放置樣品的臺子跟著發生轉動，儀器的其余部分均保持靜止。不但結構緊湊，甚至功能上也超越了通常的整體傾斜法：它不但具備所有整體傾斜方案的功能，而且還支持采用懸滴法進行傾斜測量。座滴和懸滴由于施加在表面上的正壓力的不同，液滴與固體表面形成的液面形狀（wetting meniscus）的不同，使得二者對傾斜的表現行為也可以很不一樣；而無論在自然界還是在實際應用中，均可經常遇到處在傾斜狀態下的懸滴案例。

傾斜臺是研究液體在固體表面潤濕/粘結/滯留現象的一個有力手段。通過它不但可以測量液體在固體表面的前進接觸角和后退接觸角（動態接觸角），而且這一測量可以在表面的同一地點、同一液滴上進行。前進接觸角和后退接觸角提供的有關接觸角滯后程度 （contact angle hysteresis，CAH）是影響液滴在表面的橫向滯留力（lateral retention force ）的主要因素，而后者（在某些情況下）也可從傾斜試驗通過測定起始滑動（滾動）傾斜角而直接獲得。通過傾斜臺測量得到的靜態、動態接觸角和起始滑動角為表征液體在固體表面的潤濕性提供了最完整的信息。軟件提供的傾斜臺測量模板為實際操作提供了眾多方便，使得整個測量過程變得簡單、輕松。

OSA200-T當然也配備有SurfaceMeter建立在懸滴法基礎上的杰出的表面/界面張力測量模塊，它使儀器在這一方面擁有可與當前市場上任何檔次的獨立張力測量儀相媲美的功能和性能: 一旦擁有OSA200就幾乎沒有理由再去添置一款其它的表/界面張力測量儀，SurfaceMeter軟件提供的懸滴表/界面張力測量法幾乎在所有的方面都要優于傳統的稱重測量法（傳統“力表面張力儀”的特點和缺陷）。

作為光學鏡頭OSA200-T系列可以選擇低變形率遠心工業視覺鏡頭（OSA200-T）或高品質專業測量用6.5倍變焦鏡頭（OSA200-Tz）。遠心工業視覺鏡頭具有較大的恒定光學放大倍數深度和清晰的成像質量，而且又具有適合于多數應用的理想視野范圍。6.5倍變焦鏡頭則提供一個更大的可變視野范圍，更適合各種不同的測量任務，比如對小尺寸液滴的測量（需要較小的視野范圍）以及進行在傾斜狀態下的液滴滑動速度的測量（需要較大的視野范圍）。

當需求改變時， OSA200-T可根據新的需要繼續升級、擴展，以進一步拓寬儀器的適用范圍，比如通過配備旋轉液滴法（Rotating Drop）測量模塊（RDM）可以把傾斜臺法的測量原理擴展到幾乎整個接觸角范圍，消除傾斜臺法的種種限制。

特征 Features

• 直線軸承/導軌輔助的、由精密絲桿驅動的、重載型X- /Y- /Z-三軸手動樣品臺；

• 1套軟件控制的帶有分配閥門的高級自動加液系統（ADUV） + 2套精密手動加液系統；

• 自動樣品傾斜臺（ATS）；

• 低變形率遠心工業視覺鏡頭；

• CMOS高分辨率/高速工業單色相機；

• 單色高均勻LED：不發熱，圖像亮度由軟件控制調節；

• 全自動表面張力測量；

• 支持實時計算圖像緩存：供事后查閱、重算或保存；

• 支持錄像立即回放（video instant playback）；

• SurfaceMeter軟件：包括接觸角、固體表面自由能和懸滴法表面/界面張力以及傾斜液滴法測量模塊。
