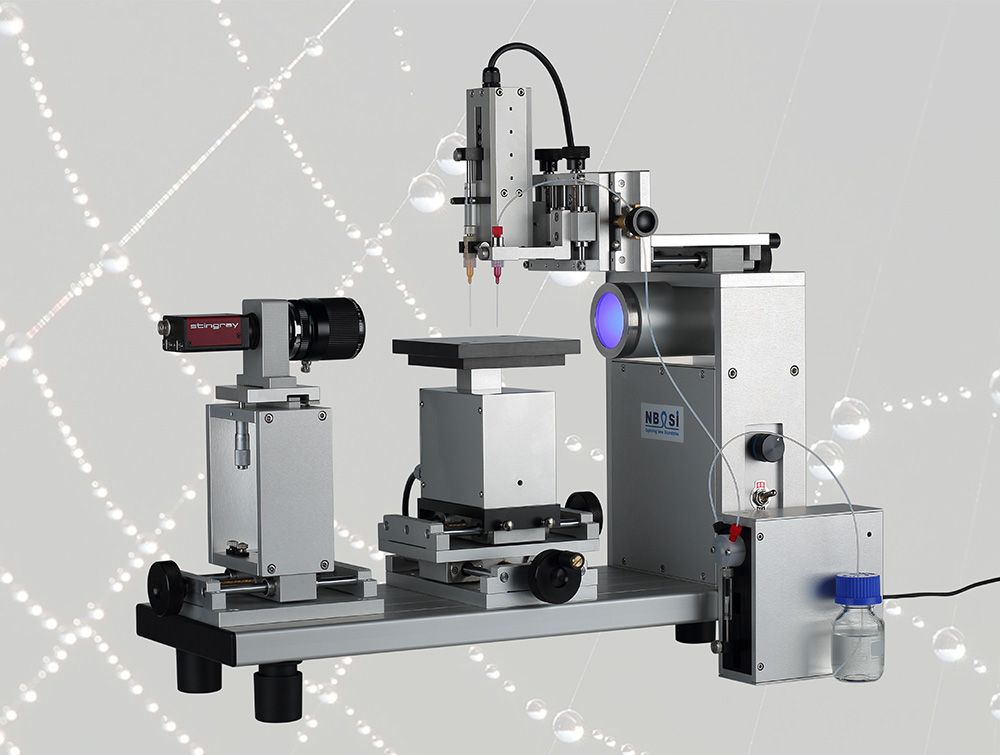

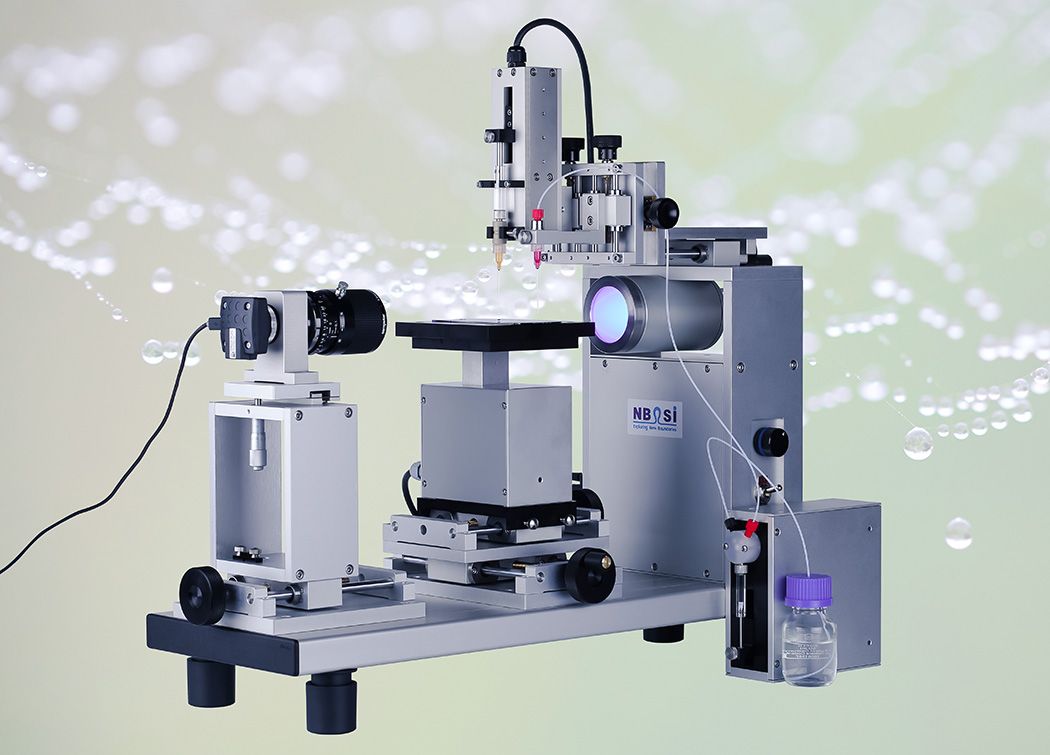

OSA Optical Surface Analyzer - OSA200-E1/E2
高級系列中的專家型
OSA200-E1是在OSA200-B已配備有一套自動液體直接分配單元ADDU的基礎上，再附加一套帶有分配閥門的高級自動加液系統（ADUV）。另外OSA200-E1還配備了自動樣品升降臺。
OSA200-E2是在OSA200-B已配備有一套自動液體直接分配單元ADDU的基礎上，再附加二套ADDU。這里的ADDU也可以選擇采用非接觸式的自動液體分配單元（ADDN）。OSA200-E2在配置ADDU時也配備了自動樣品升降臺。
帶有分配閥門的高級自動加液系統（ADUV）具備系統的自動清洗（auto-rinsing）和當注射器內的液體耗盡時/前的自動裝載（auto-loading）功能，尤其適合用來分配平時經?；蛑饕褂玫臏y(cè)試液體。另外ADUV也為更好地運用儀器提供的一些功能和/或進一步擴展功能打好了基礎，因?yàn)椴簧俟δ鼙热绫砻鎻埩Φ膭?dòng)態測量，表面活性劑溶液表/界面的松弛性研究等，只有在配備了ADUV的情況下，才能充分發揮出其性能。而一些擴展功能如液滴滴體積法模塊等也是建立在ADUV的基礎上。
儀器配備的自動液體直接分配單元ADDU，既可裝載高精度氣密玻璃微量注射器（如用于需精密/精細體積控制的測量），又可配置一次性塑料注射器（如用于難清洗或免清洗的樣品測量）；既可進行直接加液，又可通過管路進行傳送加液。不但為儀器提供了另一套自動加液系統，而且在很大程度上可以彌補ADUV的不足之處：ADUV必須通過管路加液，所以不適合粘度較高的液體，也不適合不易清洗（干凈）的液體。
同時具備二套或三套自動加液系統也為日常需要同時采用二種或三種液體進行測量的應用，如固體表面自由能的測量，提供了很大的方便。另外如果選擇采用非接觸式的自動液體分配單元（ADDN）能更進一步提高接觸角/表面能測量的速度和舒適性。
儀器配備的自動樣品升降臺為更進一步的測量自動化和提高測量的準確性和可重復性提供了可能：在接觸角測量時，可通過自動樣品升降臺在待測固體表面自動生成液滴，這一過程可以不必預先輸入任何數據，也不需要通過teach-in設置來進行。液滴生成后，軟件可以自動啟動測量或錄像。液滴的自動轉移確保了液滴形成過程（drop creation history）的精確重復性，再結合自動加液系統對加液量的精確控制，使得接觸角的整個測量過程可以完全重復，消除了許多可能對接觸角值產生不同影響的操作因素，為樣品之間的測量結果的相互比較提供了極為嚴謹?shù)幕A(chǔ)和前提。自動樣品升降臺也同樣可以進一步簡化操作、提高工作效率。
非接觸式的自動液體分配單元（ADDN）的使用，使得上面提及的液體/液滴轉移步驟可以省略，形成的指定體積的液體/液滴將自動地從針管/噴嘴出口飛抵落在樣品表面而形成供測量的座滴。
SurfaceMeter建立在懸滴法基礎上的、性能杰出的表面/界面張力測量模塊，結合儀器配置的高級自動加液系統，使得儀器光就這一方面的功能和性能就可與當前市場上任何檔次的獨立張力測量?jī)x相媲美: 一旦擁有OSA200就幾乎沒有理由再添置一款其它的表/界面張力測量?jī)x，基于懸滴法的、SurfaceMeter軟件提供的表面/界面張力測量方法幾乎在所有的方面都要優于傳統的稱重測量法（傳統“力表面張力儀”的特點和缺陷）。
作為光學鏡頭我們?yōu)镺SA200-E系列可以選擇低變形率遠心工業視覺鏡頭（OSA200-E1/E2）或高品質專業測量用6.5倍變焦鏡頭（OSA200-E1z/E2z）。遠心工業視覺鏡頭具有較大的恒定光學放大倍數深度和清晰的成像質量，而且又具有適合于多數應用的理想視野范圍。6.5倍變焦鏡頭則提供一個更大的可變視野范圍，更適合各種不同的測量任務，比如對小尺寸液滴的測量（需要較小的視野范圍）以及進行在傾斜狀態下的液滴滑動速度的測量（需要較大的視野范圍）。
當需求改變時，即使專家型配置的OSA200-E仍可根據新的需要繼續升級、擴展，以進一步拓寬儀器的適用范圍。
特征 Features
直線軸承/導軌輔助的、由精密絲桿驅動的、重載型X- /Y- /Z-三軸手動樣品臺；
1套軟件控制的帶有分配閥門的高級自動加液系統（ADUV）+ 1套自動液體直接分配單元ADDU + 1套精密手動加液系統 [OSA200-E1]；
3套軟件控制的液體直接分配單元ADDU（或非接觸式液體分配單元ADDN） [OSA200-E2]；
自動樣品升降臺 [OSA200-E1，或OSA200-E2配置ADDU時]；
低變形率遠心工業視覺鏡頭 [OSA200-E1/E2]，或6.5倍專業測量變焦鏡頭 [OSA200-E1z/E2z]；
USB3.0 CMOS高分辨率/高速工業單色相機；
單色高均勻LED：不發熱，圖像亮度由軟件控制調節；
全自動表面張力測量；
支持實時計算圖像緩存：供事后查閱、重算或保存；
支持錄像立即回放（video instant playback）；
SurfaceMeter軟件：包括接觸角、固體表面自由能和懸滴法表面/界面張力測量模塊。
