OSA Optical Surface Analyzer - OSA200系列
[ 多功能 + 高性能 ] -- 高級專家型表界面測量/分析儀

OSA200是OSA系列光學表面分析儀中的高級專家型多功能測量工具：構造堅固耐用、測量準確可靠、可配備多種自動化組件和配件、具有很高的可擴展性，是一款綜合型的專業表（界）面分析系統。從液體在固體表面的接觸角、潤濕性和滯留力的測量，到固體表面自由能的計算分析，再到液體表面/界面張力的全自動準確測定，和表面活性劑臨界膠束濃度CMC的測量以及溶液表面活性的實時監視等等，OSA200都能出色地勝任，是測量表征表面張力（tension）/潤濕（wetting）/粘結（adhesion）/吸收（absorption）以及滯留（retention）等表面屬性領域的通用測量分析儀（Uni-SurfaceMeter）成員！

準確、自動、綜合 Accuracy, Automation & All-in-One

OSA200系列首先表現在其經過周密思考和實際檢驗的開放式精密機械構造：所有的線性移動單元均是在直線軸承或直線導軌的輔助下由精密絲桿驅動，以確保傳動平穩、輕松、精細而又快速，從而提高工作效率和降低操作強度。

作為光學鏡頭我們?yōu)镺SA200選擇了低變形率遠心工業視覺鏡頭和高品質專業測量用變焦鏡頭。遠心工業視覺鏡頭具有較大的恒定光學放大倍數深度和清晰的成像質量，而且又具有適合于多數應用的理想視野范圍（1.7倍變焦范圍）。結合高分辨率、高速單色工業視覺相機和單色均勻的LED背光照明，再加上精確可靠的調焦質量指示，確保得到高保真的清晰分明圖像，為準確、可靠的測量奠定基礎。6.5倍變焦鏡頭則提供一個更大的可變視野范圍，更適合各種不同的測量任務，比如對小尺寸液滴的測量（需要較小的視野范圍）以及進行在傾斜狀態下的液滴滑動速度的測量（需要較大的視野范圍）。

從自動加液系統、自動樣品升降臺、自動樣品傾斜臺，到自動樣品離心旋轉臺，再到軟件支持的種種自動測量方法，OSA200覆蓋了從全手動操作到全自動測量的范圍廣泛的各種應用領域。

齊全的配件和功能強大的擴展模塊，使得OSA200在其接觸角/潤濕性/粘結性測量分析的基礎上，也把傳統的表/界面張力測量（tensiometers）的幾乎整個產品系列的測量功能囊括在內。而且還遠非只僅僅局限于這一些：依照不同的配置和擴展模塊，OSA200可以是：

• 自動接觸角測量儀，用于測量靜態、動態接觸角和與此相關的種種參數；

• 俯視法（Top-View）接觸角測量儀或俯（Top-）/側（Side-）-雙視（Double-View）接觸角測量儀，后者可以實現對接觸角的全方位測量；

• 雙液滴（Double-Drop）接觸角測量儀：可以同時測量二個不同液體形成的液滴的接觸角，從而可即刻獲得固體表面的自由能數值；

• 自動表面能測量儀，通過采用非接觸式自動加液單元，結合上面的雙液滴測量技術，可以通過一鍵點擊自動、即刻地獲得固體表面的自由能數值；

• 適用于幾乎全接觸角范圍的靜態接觸角、前進接觸角、后退接觸角和滯留力的、新一代測量評估裝置：其可靠性和準確性大大超越了傳統的測量方法；

• 全自動表面/界面張力測量儀：它操作簡易、測量/應用/適用范圍廣、精度/準確度高，可用于靜態和動態表/界面張力的測量，適用于絕大多數的液體和液/液-體系，是當今市場上性能最為優越的表/界面張力測量系統，其性能在任一方面都要優于傳統的吊環/薄板測量法；

• 膜天平（film balance），可用于研究表面活性劑的擴散和吸附，以及相關界面的流變學/粘彈性現象（interfacial rheology/viscoelasticity）；

• 全自動的液滴滴體積表/界面張力測量儀；

• 全自動的臨界膠束濃度CMC測量儀；

• 全自動實時表面張力或表面活性監視裝置；

• … It’s a Uni-SurfaceMeter !

OSA200所扮演的每一位角色均非常出色：不但可以與當前市場上最先進的、單方面/獨立式的測量儀器相媲美，而且在許多方面都有相當程度的超越。它不僅表現在其所具有的多功能的“量”上，更著重于具體每一功能所體現的“質”上。

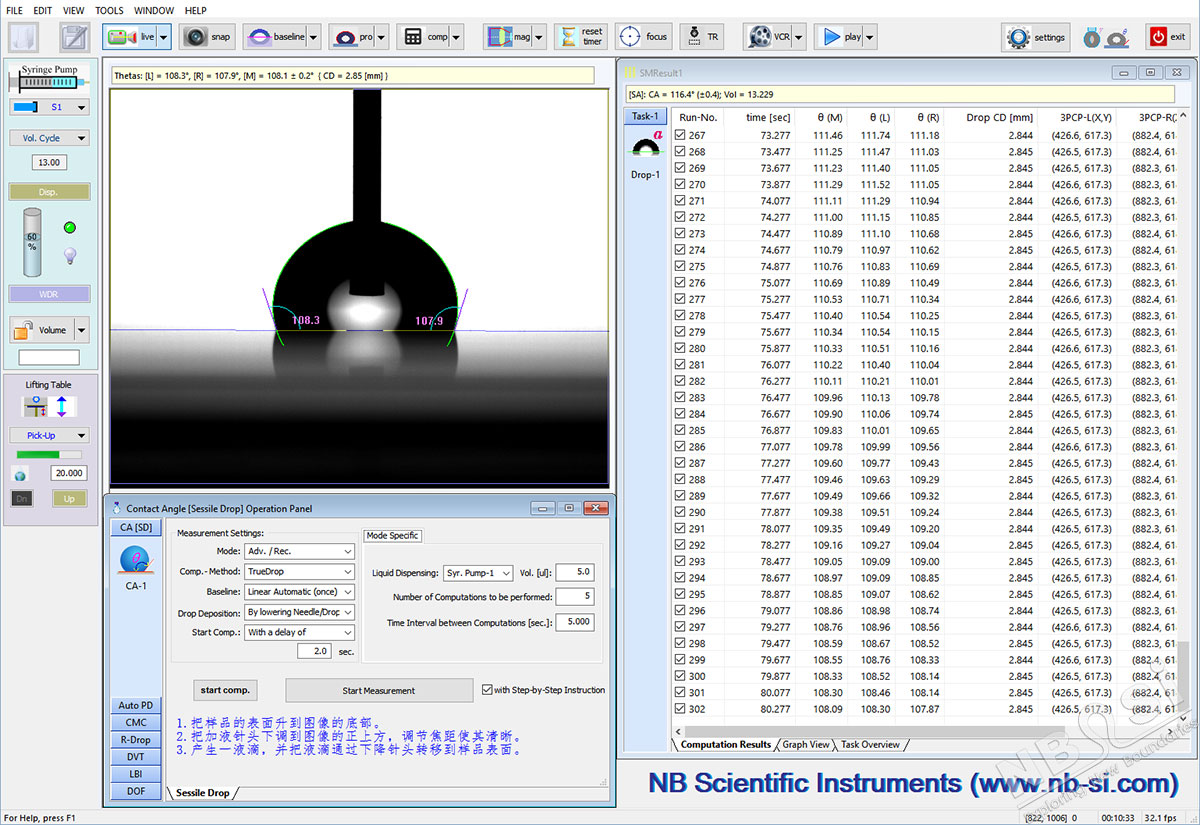

軟件 - 整個測量系統的靈魂 Software - Brain of the whole Syetem

作為整個測量系統的靈魂和大腦，SurfaceMeter軟件為用戶提供了范圍廣泛和性能杰出的各項功能，其中幾乎所有的功能和性能均代表著這一領域當今的最先進或唯一性的技術。而如何使得一功能強大的軟件保持使用方便，是軟件界的一大挑戰；SurfaceMeterTM軟件通過不斷地引入自動化功能，以盡量地減少用戶的被迫性介入，同時也讓許多復雜的測量步驟簡化為單純的點擊。

• 亞像素（sub-pixel）液滴坐標檢測（相當于把相機的分辨率成倍提高），液滴全輪廓分析；

• 自動液/固/流-三相接觸線識別（不需要任何輔助線的幫助，甚至在液滴轉移到表面上之前）；

• 真正接近于0°的低接觸角準確測量方法；

• 創造性的數學計算模型和方法；

• 基于連續信息反饋的液滴實時監視功能；

• 與硬件的緊密、有機、和諧的結合；

• 從靈活、多樣的設置可能性到單純的點擊、測量、結果；

• ……

特征和優勢 Features & Benefits

• 高級專家型多功能測量系統：準確、自動，多功能綜合；

• 可配備多種自動組件：降低日常測量工作強度，簡化復雜測量任務，實現嶄新的測量功能；

• 高可擴展性：從單一的接觸角測量儀到多功能的通用表面測量分析儀；

• 唯一性：提供許多當前其它儀器根本不具備的功能和性能；

• 主要面向：科學研究、產品研發；

• SurfaceMeter軟件：功能廣泛，性能杰出；

• 配備有SurfaceMeter杰出的表面/界面張力測量模塊：一旦擁有OSA200就幾乎沒有理由再去添置一款其它的表/界面張力測量儀，不管是什么檔次；

• 杰出的性價比：用同樣的錢添置更多的功能、性能和質量。

挑戰性任務和應用舉例 Challenging Tasks and Applications

• 全自動靜態接觸角、前進接觸角、后退接觸角和接觸角滯后程度（CAH）測量；

• 全范圍接觸角的前進接觸角、后退接觸角和滯留力的準確測量；

• 全自動即刻表面能測量和分析；

• 準確、可靠地測量低至0度的接觸角；

• 凹曲面或周圍隆起表面的接觸角測量；

• 不完美表面的、或非軸對稱液滴的平均或有效接觸角的測量；

• 從側面和正上方同時對一液滴的接觸角/潤濕性進行全方位測量、表征；

• 多孔膜以及石料表面的滲透（吸收）和鋪展的表征；

• 傾斜液滴，或顯著非對稱液滴，二側接觸角的準確測定；

• 全自動表面/界面張力，包括其動態變化，的測量；

• 全自動表面活性劑的臨界膠束濃度CMC的測量；

• 全自動表面活性劑組成的優化和篩選（screening）；

• 溶液表面張力或表面活性的實時自動監視；

• ……

測量方法 Measuring Methods

接觸角測量：

• 座滴（Sessile Drop）法，俘泡（Captive Bubble）法，懸滴（Pendant Drop）；

• 俯視（Top-View）法；

• 單細絲/單纖維液滴（Drop-on-Filament）法；

• 液橋/液體界面（Liquid Bridge/Liquid Meniscus）法；

• 傾斜臺（Tilting Stage）法；

• 旋轉液滴（Rotating Drop）法。

表面/界面張力測量：

• 懸滴（Pendant Drop）法，支持無頂部（No-Apex）懸滴和上升懸滴（Rising Drop）法測量；

• 座滴（Sessile Drop）法；

• 滴體積（Drop Volume）法；

• 液橋/液體界面（Liquid Bridge/Liquid Meniscus）法。

可選配件和擴展功能 Accessories & Extensions

• 多達三套自動液體直接分配單元（ADDU）；

• 多達四套自動帶分配閥門液體分配系統（ADUV）；

• 多達三套非接觸式自動液體分配單元（ADUN）；

• 360°自動樣品傾斜臺（ATS）；

• 自動樣品升降臺（AZA）；

• 自動樣品移動軸/旋轉盤；

• 俯視法（Top-View）測量模塊（TVM）；

• 雙液滴（Double-Drop）測量模塊：使儀器具備同時測量二個獨立液滴的能力，可以通過單次測量同時獲得二個不同液體在固體表面的接觸角，從而即刻計算得到其表面自由能；

• 旋轉液滴法（Rotating Drop）測量模塊（RDM）；

• 液滴滴體積法測量模塊（DVT）；

• 臨界膠束濃度CMC測量模塊；

• 環境控制腔（-10 – +120°C）；

• 半導體加熱/制冷溫度控制腔（-25 - +160°C）；

• 電加熱高溫控制室（室溫以上 – +350°C）（HTC350）；

• 相機速度升級：可以根據具體應用需求提供市場上多種規格/速度/界面的相機；

• 選配不同的光學鏡頭：根據不同的應用（如單纖維接觸角的測量要求采用高光學放大倍數的鏡頭）對視野范圍和放大倍數的不同要求，選配合適的光學鏡頭；

• 高精度光學/石英玻璃器皿和J-型針管（用于界面張力測量或/和采用氣泡法或上升懸滴法）；

• 俘泡法附件（包括玻璃器皿，J-型針管和樣品夾）；

• 表面能測量模板：指導固體表面自由能的測量過程，實現快速、免錯測量。

主要技術參數 Technical Data

接觸角測量：

• 范圍：0 – 180°

• 精度：< 0.2°（對于符合Laplace-Young方程的軸對稱液滴）

表面/界面張力測量：

• 范圍：0.001 – 2000 mN/m

• 精度：0.1%（相對于測量值，采用懸滴法時）

• 分辨率：0.01 mN/m或0.01%（采用懸滴法時）

可測最大樣品尺寸：

• ∞ (L) x 245/300mm (W) x 50mm (H)

儀器尺寸和重量：

• 620/750mm (L) x 200mm (W) x 536mm (H), ca. 22kg起

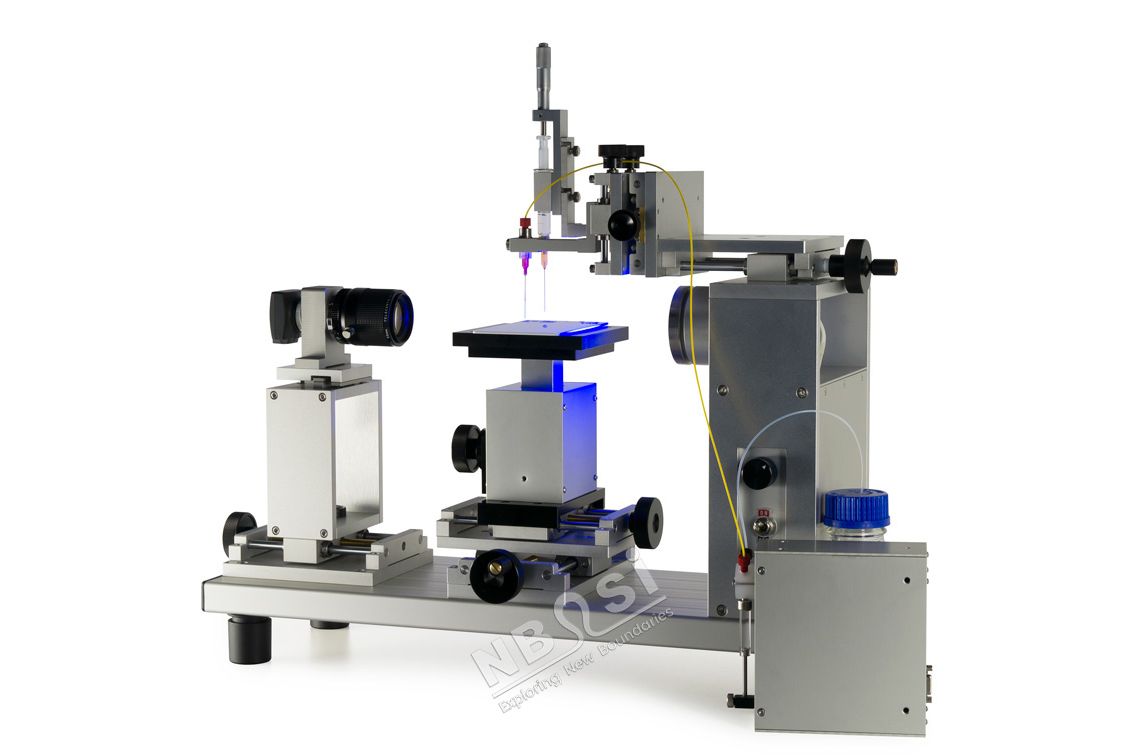

備注：為了給用戶提高一個參考，我們在下面根據比較典型的應用領域給200系列列出了不同的（分）型號：OSA200-B、OSA200-S1/S2、OSA200-E1/E2、OSA200-T。但是儀器根據需要幾乎可以隨意組合，有疑問時請聯系我們。
