OSA Optical Surface Analyzer - SKX-D
俯視法臺式接觸角測量儀

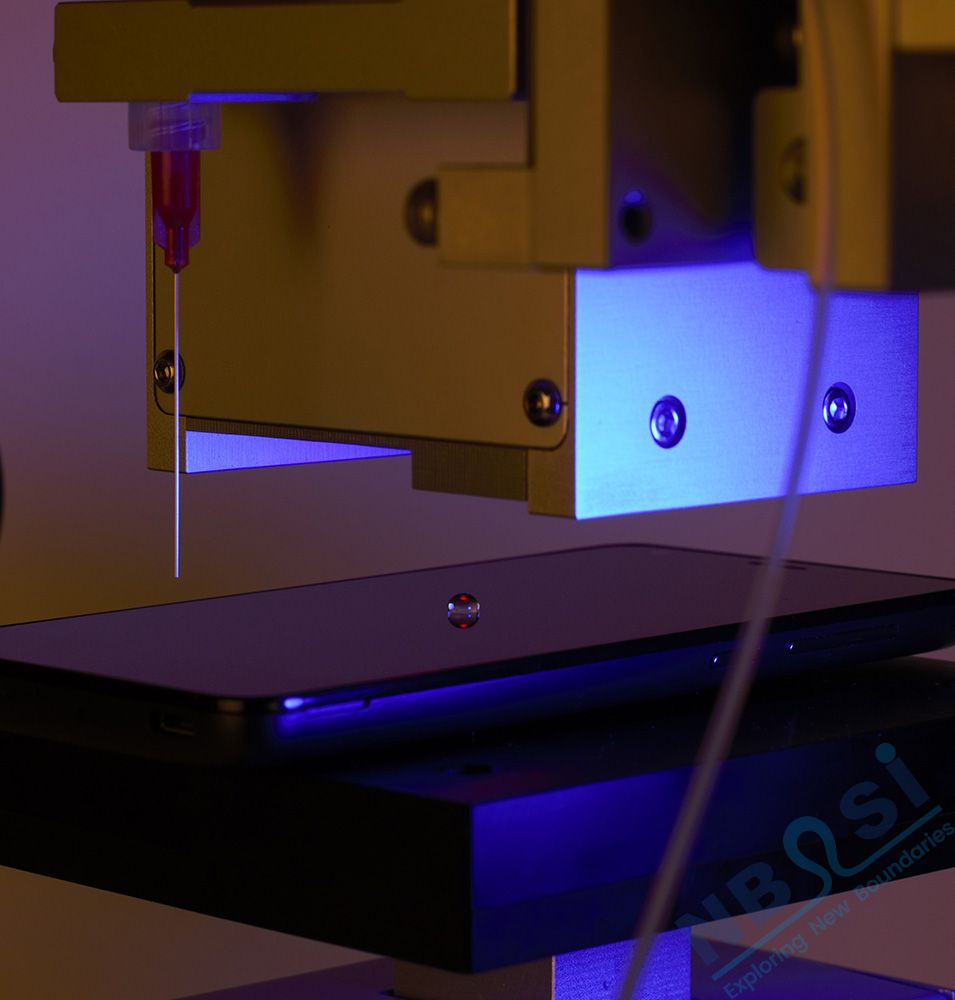

SKX-D是一基于俯視法的臺式接觸角測量儀，它是把手持移動式SKX-M懸掛在一臺式框架上，后者同時配備有加液單元和樣品移動臺，加液單元設有加液針管下沉機構。這樣的設置尤其適合用于測量小面積、可移動樣品。測量時把樣品置于樣品臺上，調節到需要測量的位置后，加液單元在針管端口生成一定體積的液滴后，通過針管下沉機構將液滴轉移到樣品表面，隨即可以通過手動或觸發啟動測量。測量完成后，移動樣品表面到一新的測量點，重復上面的步驟進行下一位置的測量。如此重復，直到測量完成。

另一種做法是把SKX-M與加液針管固定在一線性移動平臺上，后者設有加液和測量二個固定的位置，在這二個位置之間可以在測量過程中快捷地來回切換。

當體系配置非接觸式自動加液系統時，在針管/噴嘴端口生成的一定體積的液滴將自動飛抵樣品表面，并自動觸發測量和計算，使得整個測量過程更快速、輕松。

雖然與普通的側面接觸角測量儀器相比，二者皆為臺式測量儀，但由于采用的方法原理不同，SKX-D充分顯示了作為俯視法的所有特點：

• 適合于測量軸對稱性和不規則形狀液滴的接觸角；

• 測定平均/有效接觸角值，評估最大/最小接觸角值及其分布；

• 可以準確、可靠地測量低至0度的接觸角；

• 不受樣品的形貌限制；

• 可以用于測量液體在固體表面的滲透/吸收和鋪展等。

SKX-D可以通過配備自動樣品移動臺和自動加液系統成為一款全自動（通過移動樣品）的懸浮式接觸角/潤濕分析測量儀。通過配備第二套加液系統，用于測量固體表面自由能及其組分。當配置二套非接觸式自動液體分配系統時，可以實現表面自由能的自動、即刻測量。

可選配件和擴展功能 Accessories & Extensions

• 集成（integrated）手動精密微量加液系統（i-skxMDU）；

• 雙加液系統（手動）；

• 自動加液系統: 可裝配多達二套的自動加液系統，包括非接觸式自動液體分配系統；

• 自動樣品移動臺（X-，或X-/Y-）；

• 自動液滴轉移裝置：用于將液滴自動轉移到樣品表面。
